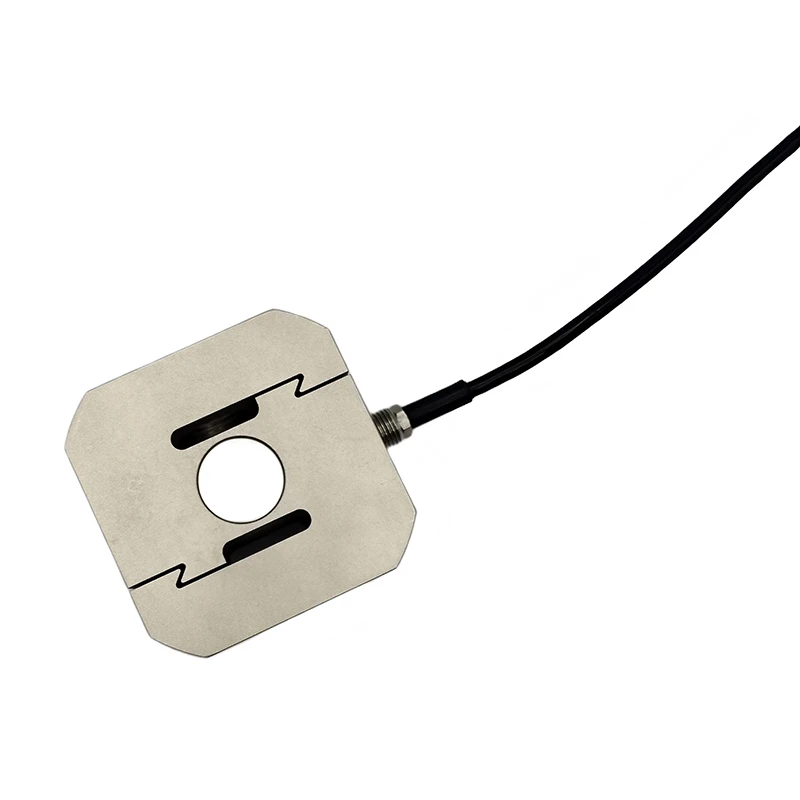

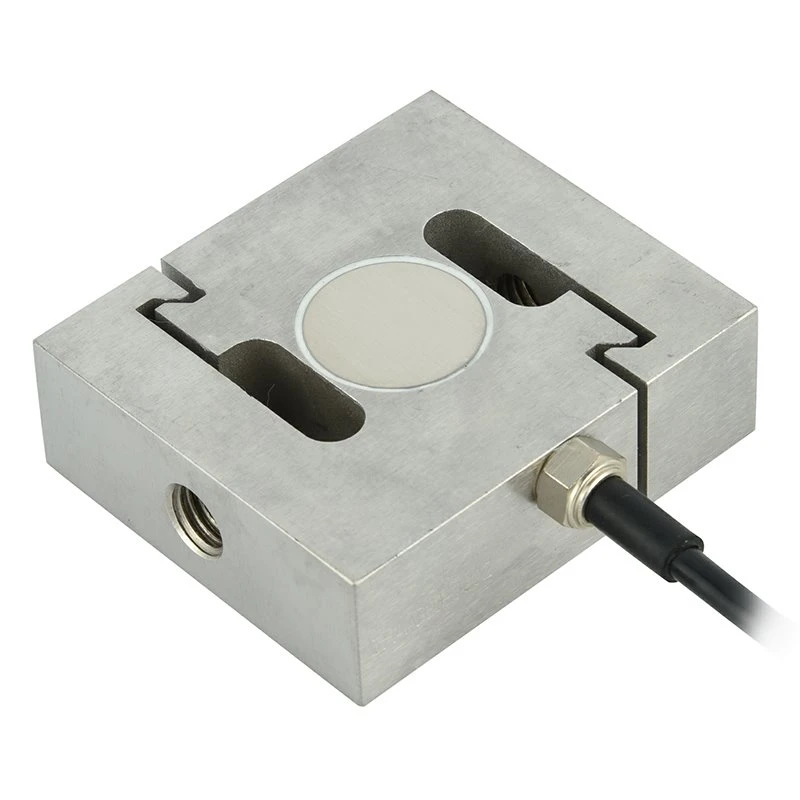

Lühitutvustus
S-koormusandur on S-kujulise -kujulise struktuuriga koormusandur, mis on mõeldud täpseks jõu ja kaalu mõõtmiseks erinevates tööstuslikes rakendustes. See töötab, muutes rakendatud mehaanilise jõu sisseehitatud -tensomõõturite abil elektriliseks signaaliks.
Funktsioon
1. S-koormusandur on valmistatud kvaliteetsest-legeerterasest või roostevabast terasest, et tagada tugevus, stabiilsus ja vastupidavus keskkonnateguritele.
2. Saadaval kas liimtihendiga (potting) või keevitatud tihendiga, et vältida niiskuse, tolmu ja kemikaalide sissepääsu.
3. S-koormusandur põhineb deformatsioonimõõturi tehnoloogial, mille korral deformatsioon koormuse all muudab elektritakistust, et anda täpsed ja korratavad mõõtmised.
Põhispetsifikatsioon
| Koormusvahemik | 100kg ~ 20t |
| Nimiväljund (mV/V) | 2,0 ± 0,005 mV/V |
| Põhjalik viga | 0,02%FS |
| Sisend/väljundtakistus (Ω) | 385±10/350±3 |
| Traadi spetsifikatsiooni pikkus | Φ 5,4 *5m Või kohandatud vastavalt soovile |
| Juhtmete ühendamise meetod | Punane --------Erutus+ Must--------Erutus- Roheline ----- Signaal+ Valge -------Signaal- |
Rakendus
S-koormusandurit kasutatakse tavaliselt punkerkaaludes, platvormkaaludes, silokaalusüsteemides, kraanakaaludes ja tõmbe-/survetestimismasinates, pakkudes usaldusväärset jõudlust nii staatiliste kui ka dünaamiliste kaalumiste puhul.
Mudeli ZH-ST2 üksikasjad
|
Mahutavus |
0.1~20t |
Materjal |
Legeerteras/roostevaba teras |
|
Nimiväljund (mV/V) |
2.0 ± 0.005 |
Mittelineaarsus |
±0,02%FS |
|
Hüsterees |
±0,02%FS |
Korratavus |
±0,01%FS |
|
Roomamine (30 minutit) |
±0,02%FS |
Null tasakaalu |
±1,00%FS |
|
Temperatuuri mõju nullile |
±0,02%FS/10 kraadi |
Temperatuuri mõju väljundile |
±0,02%FS/10 kraadi |
|
Sisendtakistus (Ω) |
385±10 |
Väljundtakistus (Ω) |
350±3 |
|
Isolatsioonitakistus |
Suurem või võrdne 5000MΩ |
Ergastuspinge |
5V–10V (DC) |
|
Kompenseeritud temperatuurivahemik |
-10~+50 kraadi |
Töötemperatuuri vahemik |
-20~+60 kraadi |
|
Ohutu ülekoormus |
120% FS |
Laadimise katkestamine |
150% FS |
|
Kaabel |
Φ 5.4 X 5 M Või kohandatud vastavalt soovile |
Kaabli värvikood |
Sisend: punane+ must- Väljund:roheline+valge- |

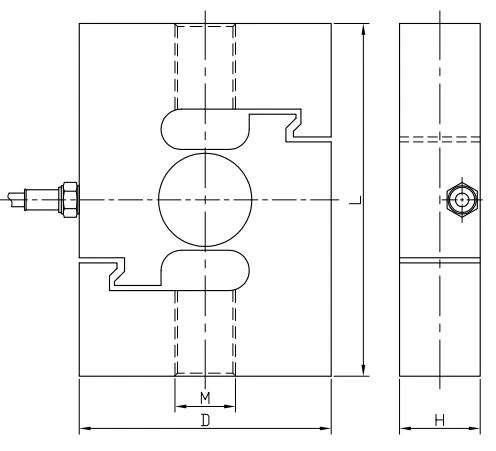

Kontuuri diagramm
Konkreetsete suuruste tabel
|
Nimikoormus (t) |
L |
D |
H |
M |
|
0.1-0.75 |
80 |
70 |
19.1 |
M12×1.75 |
|
1-1.5 |
80 |
70 |
25.4 |
M12×1.75 |
|
2-5 |
108 |
92 |
25.4 |
M18×1.5 |
|
7.5 |
140 |
100 |
32 |
M24×2 |
|
10 |
178 |
130 |
51 |
M30×2 |
|
15-20 |
190 |
160 |
60 |
M39×2 |
