Lühitutvustus

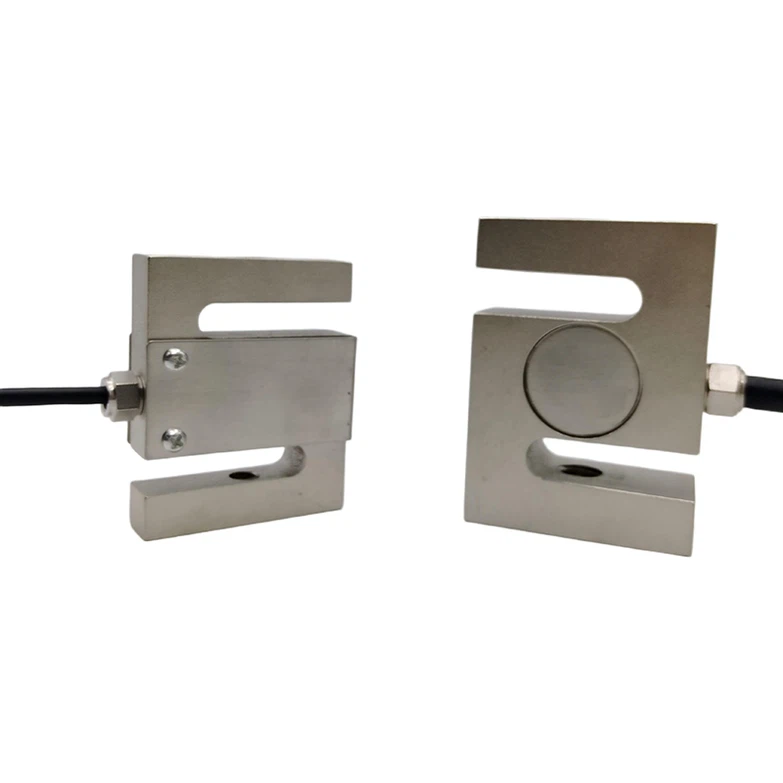

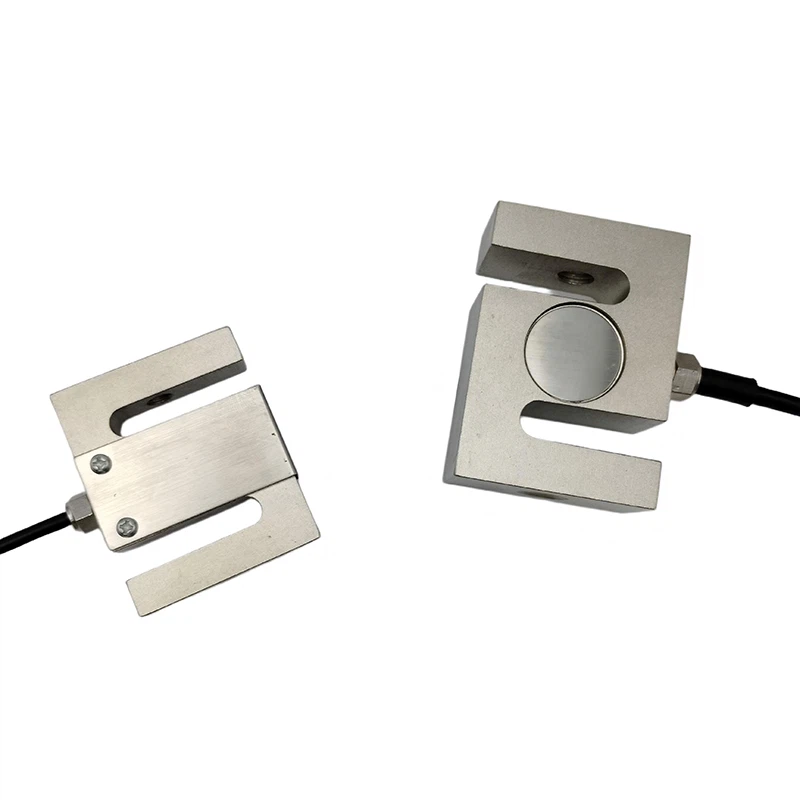

Koormusanduri S-tala on teatud tüüpi ühe-punkti- või paindetala koormusandur, mis on konstrueeritud S-kujulise jõu täpseks mõõtmiseks. See muudab mehaanilise jõu elektrisignaaliks, muutes selle tööstuslikes kaalusüsteemides laialdaseks.
Funktsioon
1. Koormusanduri S tala on valmistatud ülitugevast legeerterasest või roostevabast terasest, et tagada vastupidavus ja korrosioonikindlus karmides keskkondades.
2. Koormusanduri S tala tihendatakse niiskuse, tolmu ja muude saasteainete eest kaitsmiseks kas liimkatte või keevitatud konstruktsiooniga.
3. Töötab deformatsioonimõõturi tehnoloogia põhimõttel, kus deformatsioon koormuse all muudab elektritakistust, et saada täpseid kaaluandmeid.
Põhispetsifikatsioon
| Koormusvahemik | 5kg ~ 20t |
| Nimiväljund (mV/V) | 2,0 ± 0,005 mV/V või 3,0 ± 0,005 mV/V |
| Põhjalik viga | 0,02%FS |
| Sisend/väljundtakistus (Ω) | 385±10/350±3 |
| Traadi spetsifikatsiooni pikkus | φ5,4 *5 m Või kohandatud vastavalt soovile |
| Juhtmete ühendamise meetod | Punane --------Erutus+ Must--------Erutus- Roheline ----- Signaal+ Valge -------Signaal- |
Rakendus
Koormusandur S tala kasutatakse tavaliselt sellistes rakendustes nagu punkerkaalud, platvormkaalud, paagi kaalumissüsteemid ja väikesed kraanakaalud, kus on vaja usaldusväärset ja täpset jõu mõõtmist.
Mudeli ZH-ST1 üksikasjad
|
Mahutavus |
0.005~20t |
Materjal |
Legeerteras/roostevaba teras |
|
Nimiväljund (mV/V) |
2.0 ± 0.005 3.0 ± 0.005 |
Mittelineaarsus |
±0,02%FS |
|
Hüsterees |
±0,02%FS |
Korratavus |
±0,01%FS |
|
Roomamine (30 minutit) |
±0,02%FS |
Null tasakaalu |
±1,00%FS |
|
Temperatuuri mõju nullile |
±0,02%FS/10 kraadi |
Temperatuuri mõju väljundile |
±0,02%FS/10 kraadi |
|
Sisendtakistus (Ω) |
385±10 |
Väljundtakistus (Ω) |
350±3 |
|
Isolatsioonitakistus |
Suurem või võrdne 5000MΩ |
Ergastuspinge |
5V–10V (DC) |
|
Kompenseeritud temperatuurivahemik |
-10~+50 kraadi |
Töötemperatuuri vahemik |
-20~+60 kraadi |
|
Ohutu ülekoormus |
120% FS |
Laadimise katkestamine |
150% FS |
|
Kaabel |
Φ 5.4 X 5 M Või kohandatud vastavalt soovile |
Kaabli värvikood |
Sisend: punane+ must- Väljund:roheline+valge- |
Kontuuri diagramm
Konkreetsete suuruste tabel
|
Nimikoormus (t) |
A |
B |
C |
M |
|
0.005-0.05 |
64 |
51 |
13.0 |
M8×1.25 |
|
0.1-0.5 |
76 |
51 |
19.1 |
M12×1.75 |
|
1-2 |
76 |
54 |
25.4 |
M12×1.75 |
|
2.5-5 |
108 |
76 |
25.4 |
M18×1.5 |
|
7.5 |
140 |
100 |
32.0 |
M24×2 |
|
10 |
178 |
126 |
50.0 |
M30×2 |
|
15-20 |
188 |
140 |
60.0 |
M39×2 |
