Lühitutvustus
Paralleeltala koormusandur, tuntud ka kui paralleelse lüliga koormusandur, on teatud tüüpi kaaluandur, mis on loodud suure täpsusega jõu mõõtmiseks piki ühte telge. Sellel on sümmeetriline struktuur, mis võimaldab täpselt tuvastada kaalu, muutes selle eriti sobivaks platvormkaalude, loenduskaalude ja muude kaalumissüsteemide jaoks, mis nõuavad usaldusväärset ja stabiilset jõudlust.
Funktsioon
1. Kerge alumiiniumkonstruktsioon, mis sobib ideaalselt kaalumisanduri jaoks – alumiiniumsulamist korpus vähendab süsteemi üldist kaalu, pakkudes samal ajal piisavat tugevust ühe punkti mõõtmiseks pingi- ja platvormkaaludel.
2. Kõrge tundlikkuse ja väikese läbipaindega kaaluandur – konstrueeritud täpseks kaalu tuvastamiseks, annab ühtlase väljundi isegi -kesksest laadimisest väljas, mistõttu sobib see jaemüügi- ja tööstuskaaluseadmetele.
3. Korrosioonikindel-pinnatöötlus – anodeeritud kate kaitseb alumiiniumi oksüdeerumise ja kulumise eest, tagades pikaajalise stabiilsuse erinevates keskkonnatingimustes.
Põhispetsifikatsioon
| Mahutavus | 25 naela, 50 naela, 100 naela, 200 naela, 300 naela, 500 naela/50 kg, 60 kg, 80 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg |
| Nimiväljund (mV/V) | 2,0±0,1 mV/V |
| Põhjalik viga | 0,02%FS |
| Sisend/väljundtakistus (Ω) |
410±10/350±3 |
| Traadi spetsifikatsiooni pikkus |
Φ 5,4 * 3m Või kohandatud vastavalt soovile |
| Juhtmete ühendamise meetod | Punane --------Erutus+ Must--------Erutus- Roheline ----- Signaal+ Valge -------Signaal- |
Rakendus
Jaemüügikassades annab alumiiniumist ühe-punkti koormusanduril põhinev kaaluandur kaupade kaalu kiiret ja täpset näitu, võimaldades tõhusat hinna arvutamist ja laoseisu haldamist.
Mudeli ZH-LP13 üksikasjad
|
Mahutavus |
25,50,100,200,300,500 naela 50,60,80,100,150,200,250,300 kg |
Materjal |
Alumiiniumist |
|
Nimiväljund (mV/V) |
2.0±0.1 |
Mittelineaarsus |
±0,02%FS |
|
Hüsterees |
±0,02%FS |
Korratavus |
±0,01%FS |
|
Roomamine (30 minutit) |
±0,02%FS |
Null tasakaalu |
±1,00%FS |
|
Temperatuuri mõju nullile |
±0,02%FS/10 kraadi |
Temperatuuri mõju väljundile |
±0,02%FS/10 kraadi |
|
Sisendtakistus (Ω) |
410±10 |
Väljundtakistus (Ω) |
350±3 |
|
Isolatsioonitakistus |
Suurem või võrdne 5000MΩ |
Ergastuspinge |
5V–10V (DC) |
|
Kompenseeritud temperatuurivahemik |
-10~+50 kraadi |
Töötemperatuuri vahemik |
-20~+60 kraadi |
|
Ohutu ülekoormus |
120% FS |
Laadimise katkestamine |
150% FS |
|
Kaabel |
Φ 5.4 X 3M Või kohandatud vastavalt soovile |
Kaabli värvikood |
Sisend: punane+ must- Väljund: roheline+ valge- |

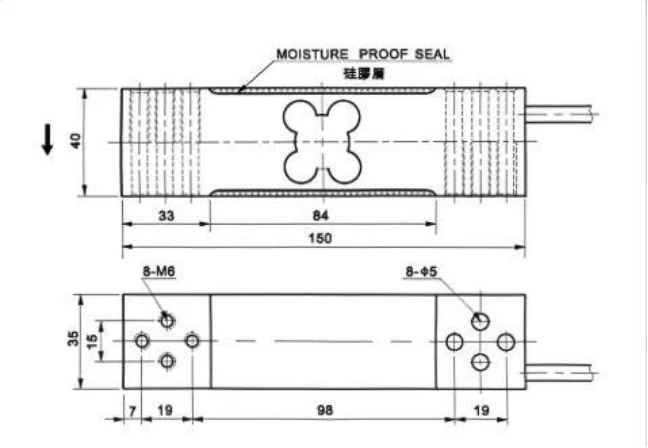

Kontuuri diagramm
Max platvormi suurus:
450*450mm
