Lühitutvustus
Parallel Beam Load Cell on spetsiaalne jõuandur, mida iseloomustab selle ainulaadne rööpkülikukujuline{0}}elastne korpus. Erinevalt tavapärastest painutustaladest kasutab see konstruktsioon koormuse tee juhtimiseks paralleelset väljajooksmist, tagades, et jõud rakendatakse otse tensomõõturitele, ilma et see mõjutaks -teljeväliseid jõude. Tavaliselt valmistatud ülitugevast -alumiiniumisulamist või roostevabast terasest andur on loodud suure-täpsusega ja madala profiiliga{6}}rakenduste jaoks. Selle loomupärane struktuur pakub suurepärast kaitset põrutuskoormuste ja väändejõudude eest, muutes selle usaldusväärseks valikuks tundlike laboriseadmete ja kaubanduslike kaaluseadmete jaoks, kus täpsus ja korratavus on ülitähtsad.
Funktsioon
1.Suurem külg{1}}koormuse tagasilükkamine: paralleelne tala struktuur on oma olemuselt jäik külgmiste (külgmiste) jõudude ja väändemomentide suhtes. See tagab, et mõõdetakse ainult vertikaalset kokkusurumist, vältides valesid signaale, mis on põhjustatud horisontaalsest liikumisest või väänamisest laadimise ajal.
2. Kõrge täpsus ja lineaarsus: oma optimeeritud deformatsioonimõõturi paigutusega pakub see koormusandur erakordset lineaarsust ja hüstereesi. Disain minimeerib mittelineaarsed vead, tagades puhta ja proportsionaalse väljundsignaali, mis sobib ideaalselt kõrge eraldusvõimega kaalumissüsteemide jaoks.
3. Madala profiiliga ja kompaktne disain: Parallel Beam Load Cell on tasane, piklik struktuur võimaldab hõlpsasti integreerida kitsastesse kohtadesse. Madal kõrgus vähendab kaalumissõlme üldist jalajälge, säilitades samal ajal kõrge loomuliku sageduse, et tagada kiire reageerimisaeg.
Põhispetsifikatsioon
| Koormusvahemik | 50-1000 kg |
| Nimiväljund (mV/V) | 2,0±0,1 mV/V |
| Põhjalik viga | ±0,02%FS |
| Sisend/väljundtakistus (Ω) | 410±15/350±3 |
| Traadi spetsifikatsiooni pikkus | Φ 5,4 X 3M Või kohandatud vastavalt soovile |
| Juhtmete ühendamise meetod |
Punane --------Erutus+ Must--------Erutus- |
Rakendus
Parallelbeam-koormusandurit kasutatakse laialdaselt{0}}täpsetes laborikaaludes ja analüütilistes kaaludes. Teadusuuringutes või farmaatsiatingimustes, kus on nõutav milligramm{2}}taseme täpsus, tagab paralleelkiire võime tõrjuda keskkonnavibratsiooni ja kõrvalmõjusid, et teadlased saavad kriitiliste katsete ja ühendite koostiste jaoks stabiilsed ja korratavad massimõõtmised.
Mudeli ZH-LP5 üksikasjad
|
Mahutavus |
50-1000 kg |
Materjal |
Alumiinium |
|
Nimiväljund (mV/V) |
2.0±0.1 |
Mittelineaarsus |
±0,02%FS |
|
Hüsterees |
±0,02%FS |
Korratavus |
±0,01%FS |
|
Roomamine (30 minutit) |
±0,02%FS |
Null tasakaalu |
±1,00%FS |
|
Temperatuuri mõju nullile |
±0,02%FS/10 kraadi |
Temperatuuri mõju väljundile |
±0,02%FS/10 kraadi |
|
Sisendtakistus (Ω) |
410±15 |
Väljundtakistus (Ω) |
350±3 |
|
Isolatsioonitakistus |
Suurem või võrdne 5000MΩ |
Ergastuspinge |
5V–10V (DC) |
|
Kompenseeritud temperatuurivahemik |
-10~+50 kraadi |
Töötemperatuuri vahemik |
-20~+60 kraadi |
|
Ohutu ülekoormus |
120% FS |
Laadimise katkestamine |
150% FS |
|
Kaabel |
Φ 5.4 X 3M Või kohandatud vastavalt soovile |
Kaabli värvikood |
Sisend: punane+ must- Väljund:roheline+valge- |

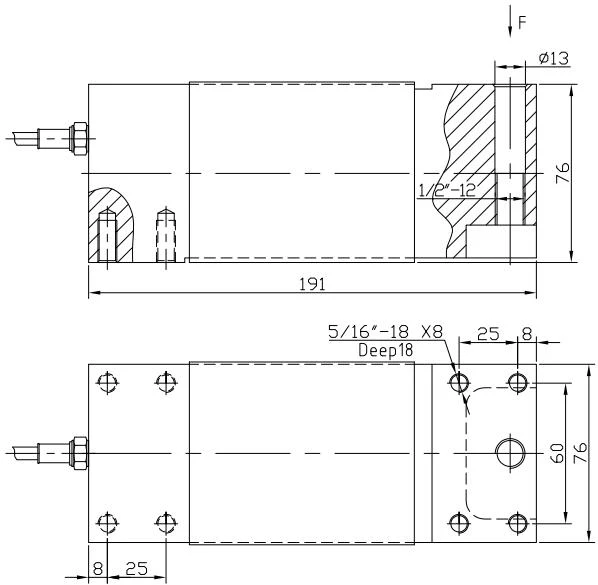

Kontuuri diagramm
