Lühitutvustus

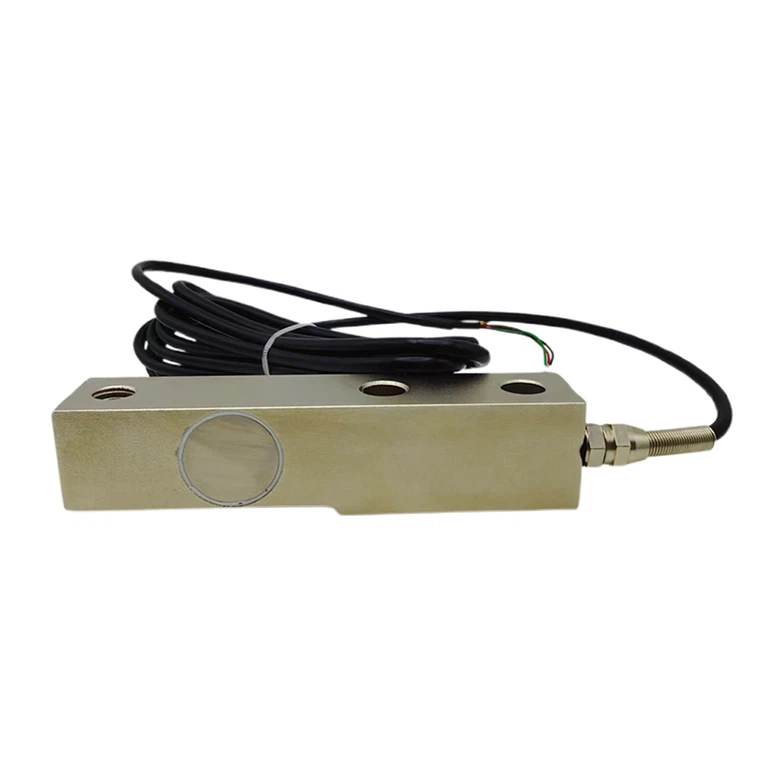

Konsooltala koormusandurid, teatud tüüpi kaaluandurid, kasutavad mehaanilise jõu muutmiseks elektrisignaaliks, mis on painutustalaga ühendatud. Tala läbipaine vastab otseselt rakendatavale kaalule, võimaldades erinevate võimsuste täpset mõõtmist. Neid kasutatakse tavaliselt punkerkaaludes, platvormkaaludes ja jõukontrolliseadmetes.
Funktsioon
1. Tugevast legeerterasest valmistatud konsooltala kaaluandur tagab suure tugevuse ja pika kasutusea suurte koormuste korral.
2. Potttihendus, andur pakub suurepärast kaitset niiskuse, tolmu ja korrosiooni eest ning tagab usaldusväärse töö karmides keskkondades.
3. Legeerterasest konstruktsiooni ja potitihendi kombinatsioon muudab selle kaaluanduri vastupidavaks ja stabiilseks, pakkudes täpseid ja korratavaid kaalumõõtmisi.
Põhispetsifikatsioon
| Koormusvahemik | 500-2000 kg |
| Nimiväljund (mV/V) | 2mV/V |
| Põhjalik viga | ±0,02%FS |
| Sisend/väljundtakistus (Ω) | 385±10/350±5 |
| Traadi spetsifikatsiooni pikkus | φ5 * 3m või kohandatud |
| Juhtmete ühendamise meetod | Punane --------Erutus+ Must--------Erutus- Roheline ----- Signaal+ Valge -------Signaal- |
Rakendus
Konsoolkaalu andureid kasutatakse tööstuslike raskete{0}}platvormkaalude jaoks, kaalumis- ja jaemüügikassade ning toiduainete töötlemisliinide laoseaded.
Mudeli ZH-XYL detaili spetsifikatsioon
|
Mahutavus |
0.5-2t |
Materjal |
Legeerteras |
|
Nimiväljund (mV/V) |
2.0±0.005 |
Mittelineaarsus |
±0,02%FS |
|
Hüsterees |
±0,02%FS |
Korratavus |
±0,01%FS |
|
Roomamine (30 minutit) |
±0,02%FS |
Null tasakaalu |
±1,00%FS |
|
Temperatuuri mõju nullile |
±0,02%FS/10 kraadi |
Temperatuuri mõju väljundile |
±0,02%FS/10 kraadi |
|
Sisendtakistus (Ω) |
385±10 |
Väljundtakistus (Ω) |
350±5 |
|
Isolatsioonitakistus |
Suurem või võrdne 5000MΩ |
Ergastuspinge |
5V–10V (DC) |
|
Kompenseeritud temperatuurivahemik |
-10~+50 kraadi |
Töötemperatuuri vahemik |
-20~+60 kraadi |
|
Ohutu ülekoormus |
120% FS |
Laadimise katkestamine |
150% FS |
|
Kaabel |
Φ5X 3M Või kohandatud vastavalt soovile |
Kaabli värvikood |
Sisend: punane+ must- Väljund:roheline+valge- |
Kontuuri diagramm
Konkreetsete suuruste tabel
|
Mahutavus (kg) |
A |
B |
|
50-200 |
78 |
10 |
|
500-2000 |
74 |
12 |
