Lühitutvustus

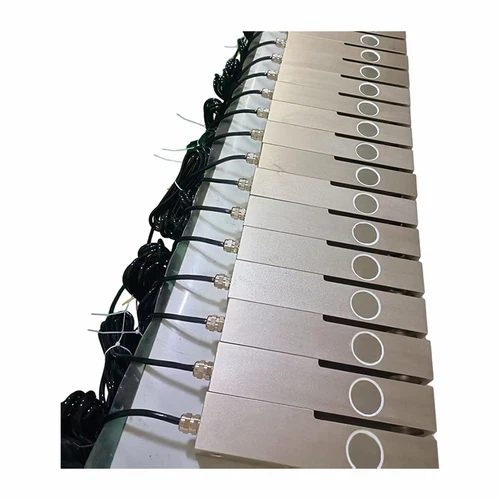

Kaaluandur (koormusandur) töötab elastse deformatsiooni teel: konsooltala kaldub koormuse all kõrvale, muutes deformatsioonimõõturi väljundit. Saadud pingemuutus on kalibreeritud nii, et see peegeldaks jõu suurust, võimaldades staatiliste ja dünaamiliste kaalumiste jaoks täpseid mõõtmisi. Selle kompaktne,-lihtsalt paigaldatav-disain muudab selle hästi-tootmisliinide ja laboratoorsete katsete jaoks sobivaks.
Funktsioon
1. Suure-täpsusega kaaluandur, millel on stabiilne väljund erinevatel koormustel usaldusväärseks mõõtmiseks.
2. Kompaktne kaaluanduri disain võimaldab integreerida kitsastesse kohtadesse ilma jõudlust kaotamata.
3. Kiire reageerimisaeg toetab reaalajas{1}}jälgimist nii staatilistes kui ka dünaamilistes rakendustes.
Põhispetsifikatsioon
| Koormusvahemik |
300kg-3t |
| Nimiväljund (mV/V) | 2mV/V |
| Põhjalik viga | ±0,02%FS |
| Sisend/väljundtakistus (Ω) | 381±4/350±1 |
| Traadi spetsifikatsiooni pikkus | φ5 * 3m või kohandatud |
| Juhtmete ühendamise meetod | Punane --------Erutus+ Must--------Erutus- Roheline ----- Signaal+ Valge -------Signaal- |
Rakendus
Mudeli ZH-SBS üksikasjad
|
Mahutavus |
0.3t,0.5t.1t,2t,3t |
Materjal |
Legeerteras |
|
Nimiväljund (mV/V) |
2.0±0.002 |
Mittelineaarsus |
±0,02%FS |
|
Hüsterees |
±0,02%FS |
Korratavus |
±0,01%FS |
|
Roomamine (30 minutit) |
±0,02%FS |
Null tasakaalu |
±1,00%FS |
|
Temperatuuri mõju nullile |
±0,02%FS/10 kraadi |
Temperatuuri mõju väljundile |
±0,02%FS/10 kraadi |
|
Sisendtakistus (Ω) |
381±4 |
Väljundtakistus (Ω) |
350±1 |
|
Isolatsioonitakistus |
Suurem või võrdne 5000MΩ |
Ergastuspinge |
5V–10V (DC) |
|
Kompenseeritud temperatuurivahemik |
-10~+50 kraadi |
Töötemperatuuri vahemik |
-20~+60 kraadi |
|
Ohutu ülekoormus |
150% FS |
Laadimise katkestamine |
300% FS |
|
Kaabel |
Φ5.4 X 3M Või kohandatud vastavalt soovile |
Kaabli värvikood |
Sisend: punane+ must- Väljund:roheline+valge- |
Kontuuri diagramm
Konkreetsete suuruste tabel
|
Mahutavus (t) |
ΦD2 |
|
0.3t-2t |
13 |
|
3t |
15 |
