Lühitutvustus
Survekoormusandur on sambakujuline kaaluandur, mis on loodud ühele teljele rakendatava jõu mõõtmiseks, mida kasutatakse tavaliselt rasketes{0}}kaalusüsteemides.
Funktsioon
1. Suur kandevõime ja konstruktsiooni jäikus, mistõttu on see ideaalne suurte koormuste jaoks.
2. Survekoormusanduril on suurepärane vastupidavus külgjõududele ja teljevälisele-koormusele.
3. Surveandur on valmistatud roostevabast terasest või sulamist, mis tagab pika kasutusea
Põhispetsifikatsioon
| Koormusvahemik |
5t-450t |
| Nimiväljund (mV/V) | 2,00±0,005 või kohandatud vastavalt soovile |
| Põhjalik viga | ±0,02%FS |
| Sisend/väljundtakistus (Ω) | 450±5/480±5 |
| Traadi spetsifikatsiooni pikkus | Φ6 (7.5) X 9M Või kohandatud vastavalt soovile |
| Juhtmete ühendamise meetod | Punane --------Erutus+ Must--------Erutus- Roheline ----- Signaal+ Valge -------Signaal- |
Rakendus
Mudeli ZH-CT1 detailne spetsifikatsioon
|
Mahutavus |
5t-450t |
Materjal |
Legeerteras/roostevaba teras |
|
Nimiväljund (mV/V) |
2.00±0.005 Või kohandatud vastavalt soovile |
Mittelineaarsus |
±0,02%FS |
|
Hüsterees |
±0,02%FS |
Korratavus |
±0,01%FS |
|
Roomamine (30 minutit) |
±0,02%FS |
Null tasakaalu |
±1,00%FS |
|
Temperatuuri mõju nullile |
±0,02%FS/10 kraadi |
Temperatuuri mõju väljundile |
±0,02%FS/10 kraadi |
|
Sisendtakistus (Ω) |
450±5 |
Väljundtakistus (Ω) |
480±5 |
|
Isolatsioonitakistus |
Suurem või võrdne 5000MΩ |
Ergastuspinge |
5V–10V (DC) |
|
Kompenseeritud temperatuurivahemik |
-10~+50 kraadi |
Töötemperatuuri vahemik |
-20~+60 kraadi |
|
Ohutu ülekoormus |
120% FS |
Laadimise katkestamine |
150% FS |
|
Kaabel |
Φ6 (7.5) X 9M Või kohandatud vastavalt soovile |
Kaabli värvikood |
Sisend: punane+ must- Väljund: roheline+ valge- |

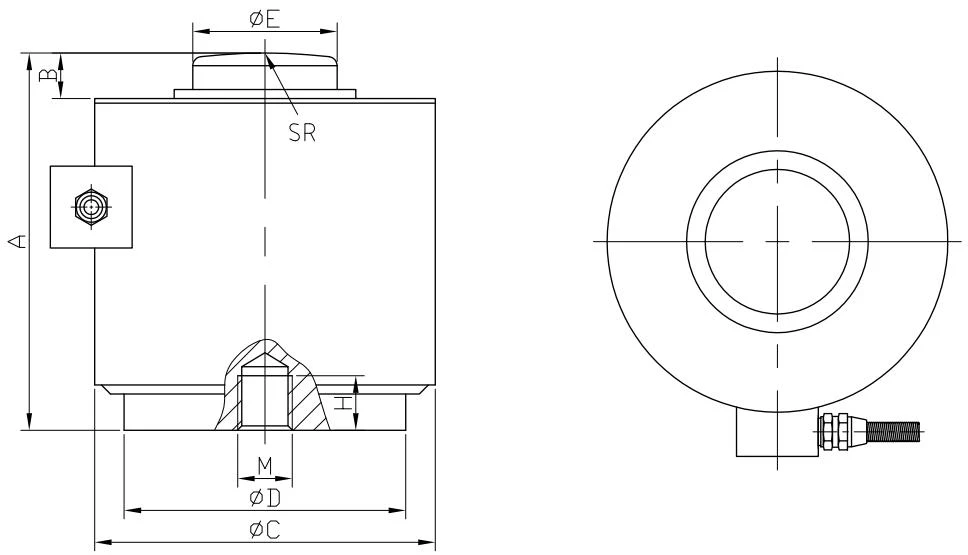

Kontuuri diagramm
Konkreetsete suuruste tabel
|
Hinnatud koormus(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
